THERMAL PLASTIC MOUNTED UNIT WITH STAINLESS STEEL INSERTS | |||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||
DIT # | INDUSTRY # | BORE | O.D. | WIDTH | LOAD | LOAD | WEIGHT | ||||||||||||||||||||||||||||
d | D | Bi | Be | m | n | DYNAMIC | STATIC | LBS. | |||||||||||||||||||||||||||
SUC-200 | UC200 | 10.0000 | 47.0000 | 31.0000 | 17.0000 | 18.3000 | 12.7000 | 3037.86 | 1952.91 | 0.66 | |||||||||||||||||||||||||
SUC-201 | UC201 | 12.0000 | 47.0000 | 31.0000 | 17.0000 | 18.3000 | 12.7000 | 3037.86 | 1952.91 | 0.66 | |||||||||||||||||||||||||
SUC-202 | UC202 | 15.0000 | 47.0000 | 31.0000 | 17.0000 | 18.3000 | 12.7000 | 3037.86 | 1952.91 | 0.66 | |||||||||||||||||||||||||
SUC-203 | UC203 | 17.0000 | 47.0000 | 31.0000 | 17.0000 | 18.3000 | 12.7000 | 3037.86 | 1952.91 | 0.66 | |||||||||||||||||||||||||
SUC-204 | UC204 | 20.0000 | 47.0000 | 31.0000 | 17.0000 | 18.3000 | 12.7000 | 3037.86 | 1952.91 | 0.66 | |||||||||||||||||||||||||
SUC-205 | UC205 | 25.0000 | 52.0000 | 34.1000 | 17.0000 | 19.8000 | 14.3000 | 3471.84 | 2314.56 | 1.01 | |||||||||||||||||||||||||
SUC-206 | UC206 | 30.0000 | 62.0000 | 38.1000 | 19.0000 | 22.2000 | 15.9000 | 3978.15 | 2603.88 | 1.52 | |||||||||||||||||||||||||
SUC-207 | UC207 | 35.0000 | 72.0000 | 42.9000 | 20.0000 | 25.4000 | 17.5000 | 4484.46 | 2965.53 | 1.96 | |||||||||||||||||||||||||
SUC-208 | UC208 | 40.0000 | 80.0000 | 49.2000 | 22.0000 | 30.2000 | 19.0000 | 4773.78 | 3182.52 | 2.38 | |||||||||||||||||||||||||

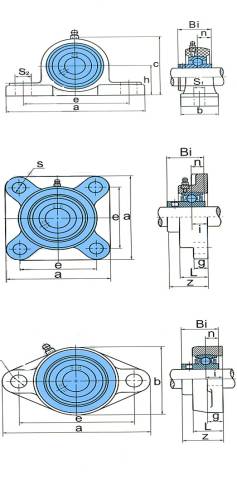

DIT # | INDUSTRY # | d | h | a | e | b | S1 | S2 | g | c | Bi | n | WEIGHT | ||||||||||||||||||||||
TP-P204 | P204 | 20.0000 | 33.3000 | 127.0000 | 95.0000 | 38.0000 | 11.0000 | 14.0000 | 14.20 | 65.50 | 31.00 | 12.70 | 0.29 |
|
|||||||||||||||||||||
TP-P205 | P205 | 25.0000 | 36.5000 | 140.5000 | 105.0000 | 38.0000 | 11.0000 | 14.0000 | 14.50 | 71.00 | 34.00 | 14.30 | 0.31 | ||||||||||||||||||||||
TP-P206 | P206 | 30.0000 | 42.9000 | 163.0000 | 119.0000 | 46.0000 | 14.0000 | 18.0000 | 17.80 | 84.00 | 38.10 | 15.90 | 0.53 | ||||||||||||||||||||||
TP-P207 | P207 | 35.0000 | 47.6000 | 168.0000 | 127.0000 | 48.0000 | 14.0000 | 18.0000 | 18.00 | 94.50 | 42.90 | 17.50 | 0.59 | ||||||||||||||||||||||
TP-P208 | P208 | 40.0000 | 49.2000 | 184.0000 | 137.0000 | 54.0000 | 14.0000 | 18.0000 | 19.50 | 101.00 | 49.20 | 19.00 | 0.77 | ||||||||||||||||||||||
TP-P209 | P209 | 45.0000 | 54.0000 | 192.0000 | 146.0000 | 54.0000 | 17.0000 | 20.0000 | 23.00 | 106.00 | 49.20 | 19.00 | 0.90 | ||||||||||||||||||||||
TP-P210 | P210 | 50.0000 | 57.2000 | 206.0000 | 159.0000 | 60.0000 | 17.0000 | 20.0000 | 23.00 | 114.00 | 51.60 | 19.00 | 1.03 | ||||||||||||||||||||||
DIT # | INDUSTRY # | d | a | e | g | L | s | z | Bi | n | I | W | |||||||||||||||||||||||
TP-F204 | F204 | 20.0000 | 86.0000 | 63.5000 | 13.4000 | 27.8000 | 11.0000 | 34.6000 | 31.00 | 12.70 | 16.30 | 0.26 | |||||||||||||||||||||||
TP-F205 | F205 | 25.0000 | 95.0000 | 70.0000 | 14.3000 | 28.5000 | 11.0000 | 36.7000 | 34.00 | 14.30 | 17.00 | 0.33 | |||||||||||||||||||||||
TP-F206 | F206 | 30.0000 | 107.0000 | 83.0000 | 14.3000 | 31.5000 | 11.0000 | 41.2000 | 38.10 | 15.90 | 19.00 | 0.40 | |||||||||||||||||||||||
TP-F207 | F207 | 35.0000 | 118.0000 | 92.0000 | 15.5000 | 34.5000 | 13.0000 | 46.9000 | 42.90 | 17.50 | 21.50 | 0.55 | |||||||||||||||||||||||
TP-F208 | F208 | 40.0000 | 130.0000 | 102.0000 | 17.0000 | 36.5000 | 14.0000 | 53.2000 | 49.20 | 19.00 | 23.00 | 0.79 | |||||||||||||||||||||||
TP-F209 | F209 | 45.0000 | 137.0000 | 105.0000 | 19.0000 | 41.0000 | 17.0000 | 54.2000 | 49.20 | 19.00 | 24.00 | 0.92 | |||||||||||||||||||||||
TP-F210 | F210 | 50.0000 | 143.0000 | 111.0000 | 21.0000 | 43.0000 | 17.0000 | 57.6000 | 51.60 | 19.00 | 25.00 | 1.08 | |||||||||||||||||||||||
DIT # | INDUSTRY # | d | a | e | b | g | L | s | z | Bi | n | I | W | ||||||||||||||||||||||
TP-FL204 | FL204 | 20.0000 | 113.0000 | 90.0000 | 65.0000 | 13.4000 | 26.5000 | 11.0000 | 33.30 | 31.00 | 12.70 | 15.00 | 0.18 | ||||||||||||||||||||||
TP-FL205 | FL205 | 25.0000 | 131.0000 | 99.0000 | 70.0000 | 14.3000 | 28.0000 | 11.0000 | 36.20 | 34.00 | 14.30 | 16.50 | 0.24 | ||||||||||||||||||||||
TP-FL206 | FL206 | 30.0000 | 148.0000 | 117.0000 | 80.0000 | 14.3000 | 30.5000 | 11.0000 | 40.20 | 38.10 | 15.90 | 18.00 | 0.29 | ||||||||||||||||||||||
TP-FL207 | FL207 | 35.0000 | 164.0000 | 130.0000 | 90.0000 | 15.5000 | 32.0000 | 13.0000 | 44.40 | 42.90 | 17.50 | 19.00 | 0.35 | ||||||||||||||||||||||
TP-FL208 | FL208 | 40.0000 | 176.0000 | 144.0000 | 100.0000 | 17.0000 | 35.0000 | 14.0000 | 51.70 | 49.20 | 19.00 | 21.50 | 0.48 | ||||||||||||||||||||||
TP-FL209 | FL209 | 45.0000 | 189.0000 | 149.0000 | 108.0000 | 21.0000 | 41.0000 | 17.0000 | 54.20 | 49.20 | 19.00 | 24.00 | 0.57 | ||||||||||||||||||||||
TP-FL210 | FL210 | 50.0000 | 197.0000 | 157.0000 | 115.0000 | 21.0000 | 43.0000 | 17.0000 | 57.60 | 51.60 | 19.00 | 25.00 | 0.68 | ||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||
DIT # | INDUSTRY # | d | a | c | b | h | m | t | v | e | Bi | n | s | W | |||||||||||||||||||||
TP-TP204 | TP204 | 20.0000 | 99.0000 | 27.5000 | 12.0000 | 64.0000 | 76.0000 | 36.0000 | 88.00 | 47.00 | 31.00 | 12.70 | M16 | 0.40 | |||||||||||||||||||||
TP-TP205 | TP205 | 25.0000 | 99.0000 | 27.5000 | 12.0000 | 64.0000 | 76.0000 | 36.0000 | 88.00 | 47.00 | 34.00 | 14.30 | M16 | 0.37 | |||||||||||||||||||||
TP-TP206 | TP206 | 30.0000 | 125.0000 | 34.5000 | 12.0000 | 76.0000 | 89.0000 | 40.0000 | 102.00 | 63.00 | 38.40 | 15.90 | M16 | 0.62 | |||||||||||||||||||||
TP-TP207 | TP207 | 35.0000 | 125.0000 | 34.5000 | 12.0000 | 76.0000 | 89.0000 | 40.0000 | 102.00 | 63.00 | 42.90 | 17.50 | M16 | 0.59 | |||||||||||||||||||||
TP-TP208 | TP208 | 40.0000 | 140.0000 | 34.5000 | 16.0000 | 85.0000 | 102.0000 | 40.0000 | 114.00 | 80.00 | 49.20 | 19.00 | M16 | 0.79 | |||||||||||||||||||||
TP-TP209 | TP209 | 45.0000 | 149.0000 | 40.0000 | 16.0000 | 90.0000 | 102.0000 | 50.0000 | 117.00 | 85.00 | 49.20 | 19.00 | M20 | 0.90 | |||||||||||||||||||||
TP-TP210 | TP210 | 50.0000 | 149.0000 | 40.0000 | 16.0000 | 90.0000 | 102.0000 | 50.0000 | 117.00 | 85.00 | 51.60 | 19.00 | M20 | 1.03 | |||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||

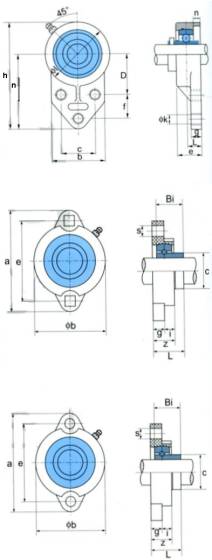

DIT # | INDUSTRY # | d | a | b | c | D | e | f | g | h | I | k | n | W | |||||||||||||||||||||
TP-FB201 | FB201 | 12.0000 | 76.2000 | 62.0000 | 38.1000 | 42.9000 | 33.7000 | 22.2000 | 11.40 | 108.00 | 63.50 | 10.70 | 12.70 | 0.18 | |||||||||||||||||||||
TP-FB202 | FB202 | 15.0000 | 76.2000 | 62.0000 | 38.1000 | 42.9000 | 33.7000 | 22.2000 | 11.40 | 108.00 | 63.50 | 10.70 | 12.70 | 0.18 | |||||||||||||||||||||
TP-FB203 | FB203 | 17.0000 | 76.2000 | 62.0000 | 38.1000 | 42.9000 | 33.7000 | 22.2000 | 11.40 | 108.00 | 63.50 | 10.70 | 12.70 | 0.18 | |||||||||||||||||||||
TP-FB204 | FB204 | 20.0000 | 76.2000 | 62.0000 | 38.1000 | 42.9000 | 33.7000 | 22.2000 | 11.40 | 108.00 | 63.50 | 10.70 | 12.70 | 0.18 | |||||||||||||||||||||
TP-FB205 | FB205 | 25.0000 | 85.7000 | 63.5000 | 41.3000 | 46.0000 | 41.2000 | 28.6000 | 11.40 | 120.60 | 70.00 | 10.70 | 14.30 | 0.24 | |||||||||||||||||||||
TP-FB206 | FB206 | 30.0000 | 96.5000 | 76.0000 | 47.6000 | 52.4000 | 41.5000 | 31.8000 | 13.30 | 138.50 | 83.00 | 10.70 | 15.90 | 0.35 | |||||||||||||||||||||
TP-FB207 | FB207 | 35.0000 | 109.5000 | 89.0000 | 50.8000 | 60.3000 | 47.1000 | 31.8000 | 16.10 | 157.00 | 95.00 | 13.10 | 17.50 | 0.51 | |||||||||||||||||||||
DIT # | INDUSTRY # | d | a | e | g | I | s | 0b | z | c | Bi | n | Boit | W | |||||||||||||||||||||
TP-LX201 | LX201 | 12.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LX202 | LX202 | 15.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LX203 | LX203 | 17.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LX204 | LX204 | 20.0000 | 90.0000 | 71.0000 | 11.0000 | 9.0000 | 9.0000 | 63.0000 | 17.50 | 33.30 | 24.70 | 7.00 | M8 | 0.11 | |||||||||||||||||||||
TP-LX205 | LX205 | 25.0000 | 95.0000 | 76.0000 | 11.0000 | 10.0000 | 9.0000 | 69.0000 | 19.50 | 38.10 | 27.00 | 7.50 | M8 | 0.18 | |||||||||||||||||||||
TP-LX206 | LX206 | 30.0000 | 113.0000 | 90.0000 | 12.0000 | 11.0000 | 10.0000 | 79.0000 | 22.50 | 44.50 | 30.30 | 8.00 | M10 | 0.22 | |||||||||||||||||||||
TP-LX207 | LX207 | 35.0000 | 122.0000 | 100.0000 | 13.0000 | 11.0000 | 10.0000 | 89.0000 | 24.50 | 55.60 | 32.90 | 8.50 | M10 | 0.29 | |||||||||||||||||||||
DIT # | INDUSTRY # | d | a | e | g | I | s | 0b | z | c | Bi | n | Boit | W | |||||||||||||||||||||
TP-LFL201 | LFL201 | 12.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LFL202 | LFL202 | 15.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LFL203 | LFL203 | 17.0000 | 81.0000 | 64.0000 | 10.0000 | 8.0000 | 7.0000 | 56.0000 | 16.00 | 28.60 | 22.00 | 6.00 | M6 | 0.11 | |||||||||||||||||||||
TP-LFL204 | LFL204 | 20.0000 | 90.0000 | 71.0000 | 11.0000 | 9.0000 | 9.0000 | 63.0000 | 17.50 | 33.30 | 24.70 | 7.00 | M8 | 0.11 | |||||||||||||||||||||
TP-LFL205 | LFL205 | 25.0000 | 95.0000 | 76.0000 | 11.0000 | 10.0000 | 10.0000 | 69.0000 | 19.50 | 38.10 | 27.00 | 7.50 | M8 | 0.18 | |||||||||||||||||||||
TP-LFL206 | LFL206 | 30.0000 | 113.0000 | 90.0000 | 12.0000 | 11.0000 | 10.0000 | 79.0000 | 22.50 | 44.50 | 30.30 | 8.00 | M10 | 0.22 | |||||||||||||||||||||
TP-LFL207 | LFL207 | 35.0000 | 122.0000 | 100.0000 | 13.0000 | 11.0000 | 10.0000 | 89.0000 | 24.50 | 55.60 | 32.90 | 8.50 | M10 | 0.29 | |||||||||||||||||||||
